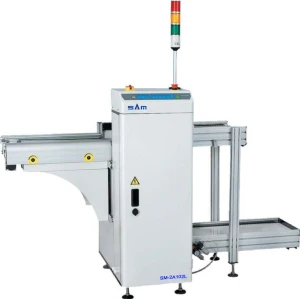

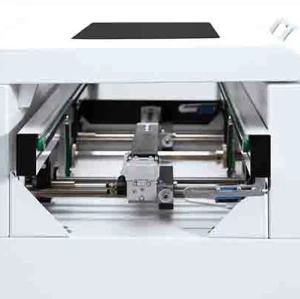

Автоматический загрузчик PCB Loader, Бортовое оборудование для автоматической сборки печатных плат
- модель
- SMB-2A102L
свойство
- Состояние
- новый
- напряжение
- 220V
- вес
- 190kg
- Размер (L * W * H)
- 2220 x 845 x 1250 (Д х Ш х В) (мм)
- сертификация
- CE
- Гарантия
- Гарантия один год
- Послепродажное обслуживание
- Инженеры, доступные для обслуживания оборудования за рубежом
оценивать
Описание продуктов

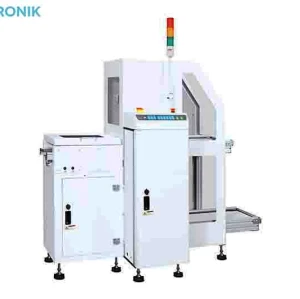

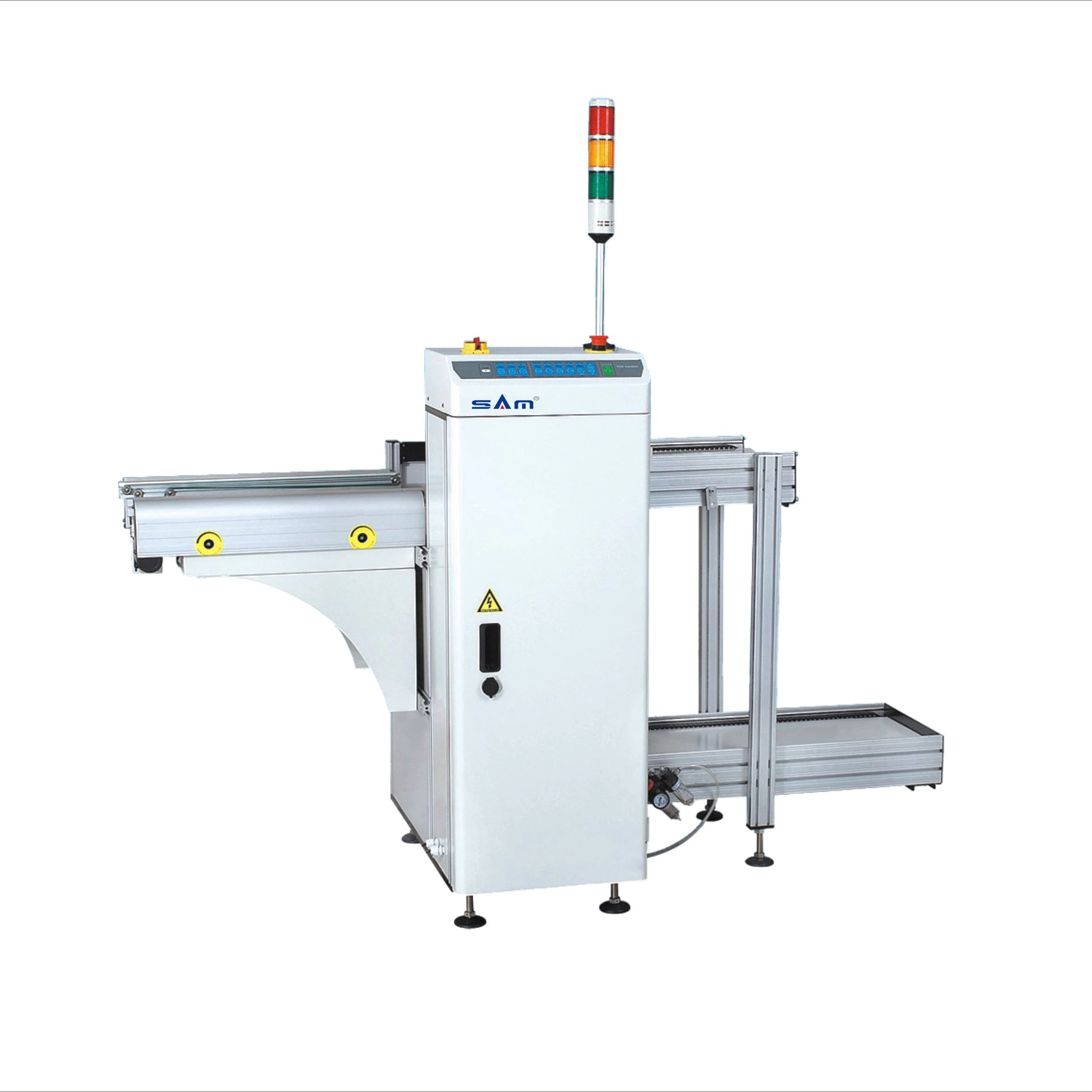

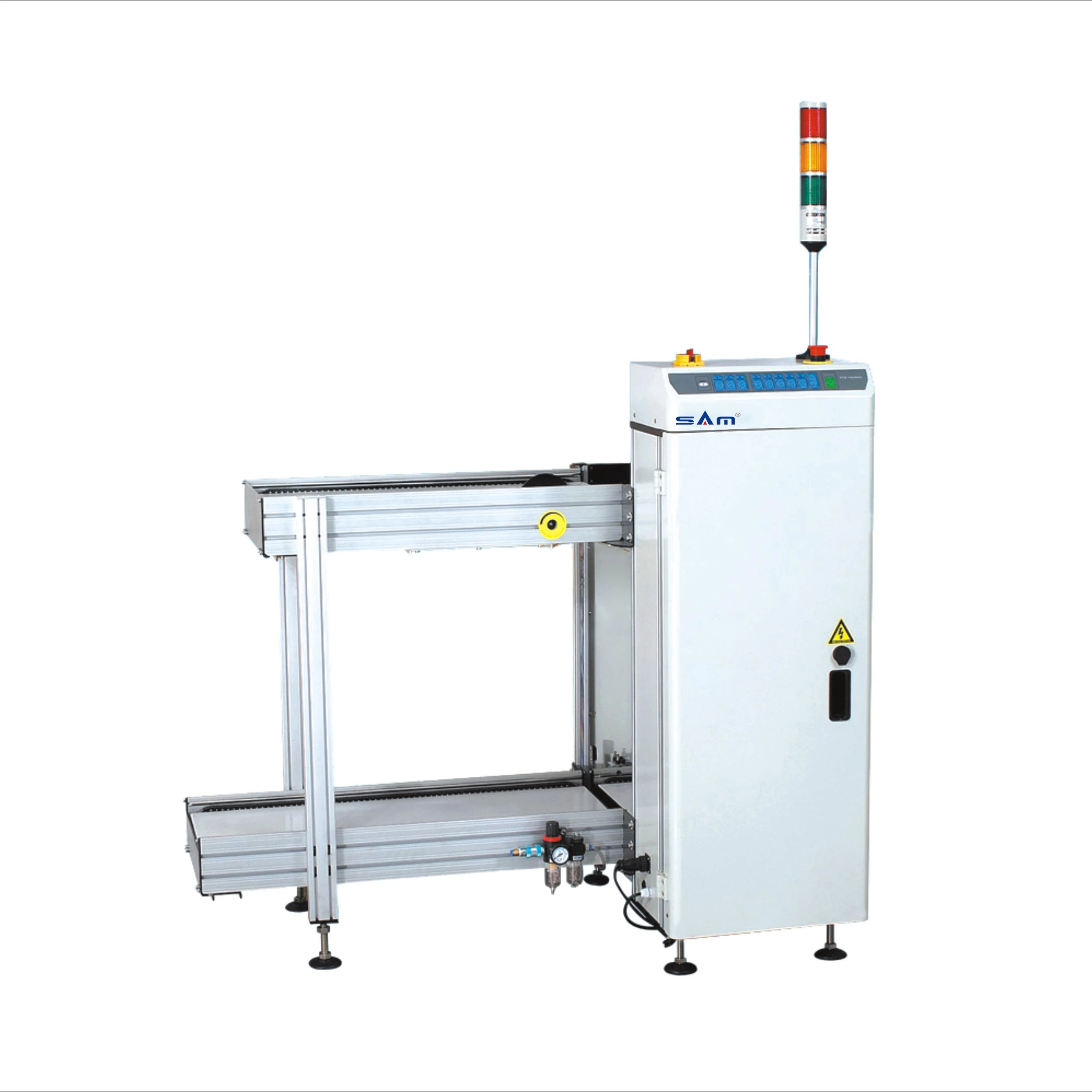

PCB Magazine Un-Loader для сборочной линии SMT, загрузчики плат для сборки печатных плат
Особенность:
1. Прочный и стабильный дизайн.
2. В панели управления дизайном дома.
3. Удобная панель управления светодиодной панелью «soft touch».
4. Регулировка давления на толкателях для предотвращения повреждения платы.
5. Три точки пневматического зажима, чтобы выровнять и закрепить магазин в нужном положении.
Диагностический код ошибки диагностики 6.Self.
7. Положение толкателя можно регулировать в соответствии с толщиной печатной платы.
8. Используется износостойкий кабель для предотвращения прерывистой проблемы.
Совместимость 9..SMEMA.
Пример применения:
Технический параметр:
| Описание | Используется для загрузки и выгрузки печатных плат из журнала |
| Количество журналов | Верхний конвейер: 1; Нижний конвейер: 2 |
| Печатная плата с временным питанием | Прибл. 6 секунд или Укажите |
| Время изменения журнала | Прибл. 30 секунд или Укажите |
| Индексирующий шаг | 10, 20, 30, 40 мм или указать |
| Источник питания | 220VAC 50 / 60HZ |
| Давление воздуха и потребление | 4-6 бар, 10ltr / min макс. |
| Толщина печатной платы | 0,6 мм мин. |
Спецификация :
| Машина | Модель | Размер | измерение (Д х Ш х В) (мм) | Эффективный размер печатной платы (Д х Ш) (мм) | вес ( КГ ) | Размер стойки |
| Un-погрузчик | SMB-2A102M | M | 1930 x 760 x 1250 | 50x50-330x250 | 160 | 355x320x560 |
| SMB- 2A102L | L | 2220 x 845 x 1250 | 50x50-445x330 | 190 | 460x400x560 | |
| SMB- 2A203LL | LL | 2660 x 909 x 1250 | 50x50-530x390 | 230 | 535x460x570 | |
| SMB- 2A202XL | XL | 2220 x 979 x 1250 | 50x50-530x460 | 260 | 535x530x570 |
